Qu'est-ce qu'un échangeur de chaleur à plaques Pillow Plate ou plaques Pillow Plate ?
Le contrôle idéal du flux dans la chambre de pression est la priorité absolue pour optimiser les performances de l'échangeur de chaleur à plaques Pillow Plate (plaques Pillow Plate) pour différents groupes de fluides. Pour ce faire, des soudures sont incorporées dans la configuration des points afin de guider le fluide à travers la plaque Pillow Plate. La combinaison optimale de la configuration des points et de la hauteur de pressage permet d'obtenir la meilleure distribution possible du flux en influençant spécifiquement les sections transversales du flux. Cela permet de minimiser les espaces morts et les zones inefficaces dans l'échangeur de chaleur à plaques Pillow Plate (principal avantage de l'échangeur de chaleur à plaques Pillow Plate). Cette efficacité est confirmée par de nombreuses années de vérification sur des bancs d'essai et des systèmes de clients, ce qui fait des géométries personnalisées des plaques Pillow Plate les plus efficaces sur le marché en tant que principal fabricant de l'industrie des plaques Pillow Plate pour diverses applications d'échangeurs de chaleur à plaques Pillow Plate.
En raison de l'écoulement à l'intérieur du profil tridimensionnel du coussin, avec des changements de section et de direction qui se répètent régulièrement, des écoulements turbulents peuvent être générés même à des nombres de Reynolds faibles, ce qui conduit à des coefficients de transfert de chaleur interne relativement élevés. Par conséquent, dans les mêmes conditions à l'extérieur de l'échangeur de chaleur à plaques Pillow Plate ou de l'enveloppe de plaques Pillow Plate, le coefficient de transfert de chaleur augmente et la surface d'échange de chaleur nécessaire des plaques Pillow Plate diminue. Cet avantage est particulièrement évident par rapport à l'écoulement des tubes dans les faisceaux de tubes, qui sont nettement moins efficaces pour des raisons géométriques. Par conséquent, nos échangeurs de chaleur à plaques Pillow Plate ou nos chemises à plaques Pillow Plate sont plus efficaces en termes de ressources et plus durables, car les besoins en acier sont nettement inférieurs à ceux des solutions tubulaires. En outre, les solutions à base de tubes, de serpentins de tubes ou de faisceaux de tubes sont très peu flexibles dans leur conception, ce qui les rend inférieures aux systèmes d'échangeurs de chaleur à plaques Pillow Plate dans de nombreuses applications. Les avantages mentionnés en matière d'échange de chaleur s'appliquent à tous les groupes de fluides mentionnés ci-dessus avec des plaques Pillow Plate individuelles ou des enveloppes de plaques Pillow Plate dans l'assemblage de systèmes d'échange de chaleur complexes impliquant plusieurs plaques Pillow Plate dans les installations industrielles, une pratique maîtrisée à la perfection depuis des décennies. Cela comprend l'installation sur des cuves existantes ou comme élément structurel d'une nouvelle cuve Les plaques Pillow Plate en tant qu'enveloppe de plaques de coussin. Dans l'ensemble, les échangeurs de chaleur à plaques Pillow Plate offrent une solution polyvalente, efficace et rentable pour diverses applications industrielles. Le développement et l'amélioration continus de la technologie et de la conception de notre part, en tant que fabricant de plaques Pillow Plate, garantissent que les plaques Pillow Plate resteront un composant essentiel de l'industrie des procédés pour les années à venir.
Les plaques Pillow Plate Plate à gaufrage unique Possibilités de fabrication
Options de fabrication pour les plaques Pillow Plate à gaufrage simple, telles que les longueurs et largeurs minimales et maximales, les connexions et les guides de canaux variables. Démonstrations de cas d'utilisation.
Quels sont les avantages des échangeurs de chaleur à plaques Pillow Plate à gaufrage simple ?
- Grâce à un système de soudage laser CNC librement programmable, les échangeurs à panneaux de coussins simple et double face sontconçus individuellement en termes de taille, de forme et de matériau, ce qui permet une utilisation flexible.
- Faible perte de pression dans l'espace de l'enveloppe grâce aux conduits parallèles plats d'un panneau en raison de plaques à parois minces et d'un processus de soudage automatisé.
Les plaques Pillow Plate Plate à double gaufrage Possibilités de fabrication
Options de fabrication pour les plaques Pillow Plate à double gaufrage, telles que les longueurs et largeurs minimales et maximales, les connexions et les guides de canaux variables. Démonstrations de cas d'utilisation.
Quels sont les avantages des échangeurs de chaleur à plaques Pillow Plate à double gaufrage ?
- Grâce à un système de soudage au laser CNC librement programmable, les dimensions, la forme et le matériau des échangeurs à panneaux de coussins à double emboîtement sontconçus de manière individuelle et permettent une utilisation flexible.
- Beaucoup de surface d'échange dans peu d'espace grâce à un espacement réduit entre les plaques thermiques, jusqu'à 2 mm de largeur libre.
- Rendement élevé grâce à un cheminement favorable du flux (contre-courant et flux transversal).
Les plaques Pillow Plate, qu'est-ce que c'est ?
Les panneaux de coussins sont un développement technique fascinant qui est généré par un processus de gonflement. Deux plaques d'acier inoxydable ou d'acier doux sont soudées ensemble sur toute la surface à l'aide de techniques de soudage au laser ou par résistance. Une fois que les côtés des plaques sont scellés, à l'exception des orifices de connexion, l'espace entre les plaques métalliques est pressurisé par un fluide hydraulique, ce qui fait subir aux plaques un processus de formage.
Le résultat est la surface ondulée distinctive et le motif de soudure en cercle personnalisé pour lesquels ces plaques sont connues. Il s'agit d'un processus remarquable qui met en évidence la puissance de la technologie moderne de production des plaques Pillow Plate.
En ce qui concerne les plaques Pillow Plate, il y a deux types principaux à considérer : les plaques à simple embossage et les plaques à double embossage. Bien que les deux aient leurs applications, les plaques Pillow Plate à simple gaufrage sont généralement utilisées comme plaques Pillow Plate, tandis que les plaques Pillow Plate à double gaufrage sont principalement utilisées dans les unités d'échange comme plaques d'échange. Ces plaques sont conçues avec un panneau de base plus épais et un panneau supérieur plus mince. Par conséquent, le panneau supérieur se déforme alors que le panneau de base n'est pas affecté. Grâce à ces connaissances, les fabricants d'échangeurs de chaleur à plaques Pillow Plate peuvent créer facilement des panneaux d'échange spécialisés. L'utilisation de panneaux est devenue de plus en plus populaire dans les industries qui recherchent une efficacité maximale. Ces échangeurs sont équipés de soudures "pillow" innovantes, qui permettent de guider le flux de manière ciblée dans les canaux des panneaux. Dans les situations où la vitesse ou la distribution du fluide est un problème, ces soudures peuvent être la solution idéale. Une méthode pour obtenir un guidage du flux par des canaux. Cette technologie de transfert de chaleur a le potentiel d'améliorer encore les performances des échangeurs, permettant aux industries de fonctionner avec une plus grande efficacité et des coûts réduits.
Comment fonctionne un échangeur de chaleur à plaques Pillow Plate ?
La tuyauterie de raccordement aux plaques simples et doubles doit être posée de manière à ce que les tensions dues à la dilatation thermique et mécanique n'endommagent pas les connexions de l'échangeur de chaleur à plaques Pillow Plate. Le poids de la tuyauterie de raccordement doit être supporté par des supports appropriés. Si cela n'est pas inclus dans la livraison, nous recommandons, en tant que fabricants de panneaux et experts dans ce domaine, l'utilisation de coudes de dilatation et/ou de joints de dilatation. Les joints de raccordement qui doivent être soudés aux raccords doivent être exécutés et contrôlés conformément aux procédures de soudage valides et autorisées. Pour le transfert de grandes quantités de chaleur ou pour une distribution uniforme de la température à l'intérieur d'un réservoir, il est recommandé d'installer des plaques à double profil directement à l'intérieur du réservoir sous la forme d'un système d'échange. Dans les réservoirs équipés d'agitateurs, les panneaux à double gonflage servent également de surface de guidage pour le flux. Cela contribue à un mélange optimal et à un chauffage ou un refroidissement homogène. Les plaques Pillow Plate offrent un niveau de fiabilité et de durabilité difficilement égalable dans d'autres formes d'équipements de transfert d'énergie. Leur fermeture hermétique leur permet de résister à des pressions exigeantes de plus de 100 MPa tout en conservant une grande stabilité structurelle. De plus, leur processus de fabrication hautement automatisé offre une grande flexibilité, ce qui les rend idéales pour toute une série d'applications. Les plaques Pillow Plate peuvent également fonctionner à des températures incroyablement élevées, jusqu'à 800 °C, ce qui les rend idéales pour les processus industriels les plus exigeants. C'est pourquoi elles sont devenues un composant essentiel pour les entreprises de divers secteurs. Nous disposons d'une équipe d'ingénieurs expérimentés, experts dans le développement d'équipements thermiques spécialisés et personnalisés. Si vous recherchez quelque chose d'unique, des systèmes qui assurent le contrôle de la température et des surfaces de transfert uniformes, prenez contact avec nous. Notre engagement est de vous aider à obtenir des résultats de traitement efficaces, une rentabilité et des temps d'arrêt minimaux.

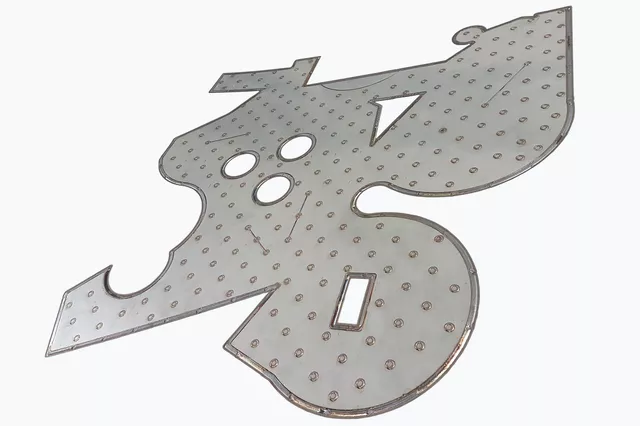

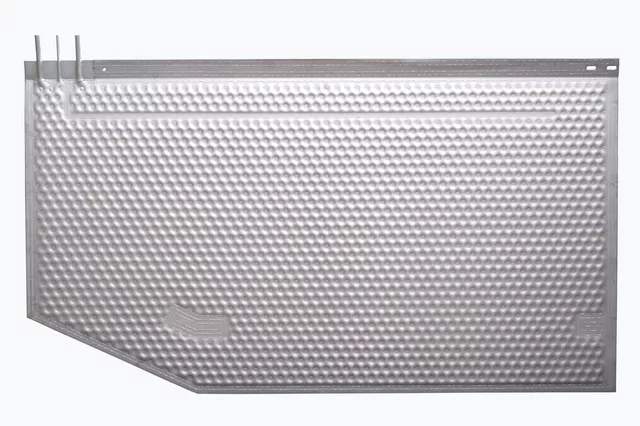

Les plaques Pillow Plate soudent les contours dans n'importe quelle forme
Alors que les industries recherchent continuellement de nouveaux moyens d'optimiser leurs processus, les panneaux pillow ou pillow plat jackets apparaissent comme une solution très recherchée. Comparés aux échangeurs traditionnels, ils sont relativement nouveaux, mais leur conception unique en forme de "pillow" de deux plaques principalement en alliages de nickel offre une plus grande flexibilité et efficacité dans les systèmes de chauffage et de refroidissement par l'aspect de son processus de soudage au laser. Ce qui les distingue, c'est leur capacité à servir à la fois d'échangeurs à panneaux et d'enveloppes pour les cuves. C'est pourquoi ils sont de plus en plus utilisés dans l'industrie des procédés. Ces échangeurs représentent une technologie de dépôt très polyvalente et réduite qui change la donne pour de nombreuses entreprises. Grâce à leur flexibilité géométrique après analyse géométrique, les plaques Pillow Plate peuvent être adaptées à presque toutes les géométries, soudées par points ou par joints, pour offrir un transfert d'énergie ciblé là où il est nécessaire. Parmi les exemples, citons le refroidissement de tuyaux dans les processus thermiques ou encore les batteries et les moteurs électriques pour les véhicules électriques dans l'industrie automobile ou dans les cas d'utilisation de films tombants.
Pour obtenir ces paramètres géométriques, les chercheurs ont proposé d'utiliser l'analyse par éléments finis (FEM), qui imite le processus de gonflement qui se produit lors de la fabrication des plaques Pillow Plate. En utilisant cet outil puissant, les ingénieurs peuvent estimer les pressions d'éclatement théoriques des plaques Pillow Plate avec une plus grande précision. Par conséquent, la FEM devient une méthode de plus en plus précieuse pour les acteurs de l'industrie thermohydraulique qui ont besoin de calculer des paramètres critiques pour la conception d'un système optimal.

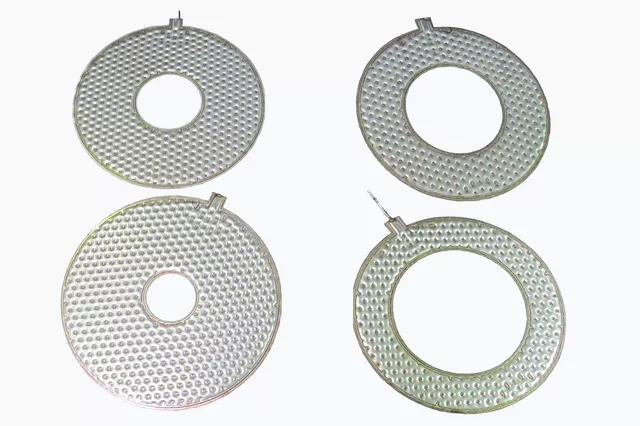

L'équipement de soudage au laser à commande numérique nous permet de produire ces plaques Pillow Plate principalement soudées au laser avec une variété de formes, des plus simples rectangulaires aux contours plus complexes. Grâce à cette technologie, nous pouvons désormais créer des découpes de n'importe quelle forme et de n'importe quelle taille pour les pipelines ou l'alimentation des câbles. En outre, elle nous permet de concevoir des flux flexibles adaptés à l'optimisation du taux de transfert de chaleur et de la perte de charge.
Grâce à leur conception unique, les plaques Pillow Plate offrent une alternative prometteuse aux plaques d'échangeurs conventionnelles. Cependant, leurs performances thermohydrauliques restent relativement inexplorées, ce qui limite les connaissances et l'expérience en matière de conception. En réponse à ce défi, l'industrie poursuit activement le développement d'outils logiciels commerciaux qui faciliteront la recherche sur les plaques Pillow Plate. En cas de succès, ces outils pourraient ouvrir de nouvelles possibilités pour cette technologie innovante, la rendant plus largement accessible et bénéfique pour une série d'applications industrielles.
Matériaux
Les plaques Pillow Plate sont principalement fabriquées en acier inoxydable AISI 304 ou en titane. La faible conductivité thermique des plaques Pillow Plate en acier inoxydable est partiellement compensée par la possibilité de concevoir des parois nettement moins épaisses, en raison de sa grande solidité et de sa résistance à la corrosion lors de l'utilisation des points de fixation. L'acier au carbone, quant à lui, est le plus souvent choisi pour sa plus grande conductivité thermique. Par la suite, en tant que fabricants de plaques Pillow Plate, il est possible d'utiliser du métal prépicklé, brossé ou poli.
Certifications, classifications et dessins
Les plaques Pillow Plate ou les enveloppes de plaques Pillow Plate à simple ou double face ont été conçues, fabriquées et testées en tant qu'équipement sous pression. C'est pourquoi elles sont fournies avec un label CE et une déclaration de conformité, conformément à la directive européenne 97/23/CE relative aux équipements sous pression. En cas d'accord, des certificats supplémentaires peuvent être délivrés.
Avec les raccords (par exemple, tubes avec extrémités, brides ou embouts filetés), ces canaux forment une chambre de pression, à travers laquelle un fluide passe pour transférer la chaleur vers/depuis la pièce renfermant les plaques Pillow Plate simples ou doubles. Le volume des plaques Pillow Plate varie en fonction de la section des canaux. Vous trouverez des détails sur la conception, les raccords dimensionnels et les conditions de fonctionnement autorisées dans les plans en tant que fabricants de plaques Pillow Plate renommés. Nous sommes dans les sciences thermiques, l'industrie alimentaire et les Pillow plates - chemise pour réservoirs.
Si le panneau simple ou double de deux plaques renfermant une chambre est également une chambre à pression (vide ou pression > 0,5 bar au-dessus de la température ambiante), cela a été pris en compte dans la conception.
Quels sont les avantages des plaques Pillow Plate ?
-
Desconceptions individuelles d'un échangeur de chaleur à plaques de pilotis gonflées simples et doubles en termes de taille, de forme et de matériau permettent une utilisation flexible grâce à un système laser de soudage CNC librement programmable.
-
Faibles coûts des matériaux grâce à l'utilisation de plaques Pillow Plate de faible épaisseur.
-
Intégration dans des cuves pour une double fonction mécanique et thermique avec une plaque Pillow Plate.
-
Échange de chaleur à gradient de température très homogène, tempérage doux et conciliant des produits par des liquides, des réfrigérants et des gaz.
-
Quantités réduites de réfrigérant ou de fluide chauffant grâce aux faibles volumes des plaques Pillow Plate.
-
Coefficients de transfert de chaleur élevés avec une faible perte de charge dans le cas d'un thermoplastique.
-
Transfert de chaleur ou protection contre le rayonnement sur toute la surface des panneaux.
-
Faible tendance à l'encrassement des panneaux.
-
Faible inertie, forte turbulence, faible volume.
-
Meilleure résistance mécanique aux cycles thermiques et aux turbulences plus importantes avec les panneaux.
-
Longue durée de vie grâce à des matériaux choisis individuellement.
-
Faibles coûts de production grâce à un processus de soudage automatisé pour un panneau.
-
Nettoyage facile grâce à la surface d'amorçage de la plaque Pillow Plate gaufrée sur un ou deux côtés.
Caractéristiques techniques des plaques Pillow Plate à simple ou double gaufrage
-
Dimensions de DIN A5 à 14000 mm x 2000 mm.
-
Pression de fonctionnement jusqu'à 50 bars.
-
Épaisseur de paroi de 0,8/0,8 jusqu'à 3,0 / 3,0 mm avec profil de plaques Pillow Plate à double gaufrage.
-
Plaque de base jusqu'à 12 mm avec profil à gaufrage simple provenant d'une machine à souder au laser.
-
Les plaques Pillow Plate également.
Les plaques Pillow Plate Plate à simple ou double gaufrage
-
Panneau simple et double gaufré soudé au laser pour l'eau, le glycol, l'azote liquide, l'huile thermique ou le gaz.
-
Les plaques Pillow Plate soudées au laser, simples et doubles, pour tous les fluides frigorigènes avec fonctionnement par pompe ou par injection.
Applications et avantages des plaques Pillow Plate à simple et double gaufrage
- Tempérage homogène de liquides dans des cuves utilisant des parois de cuves à chemise pour réservoirs soudées au laser.
- Tempérage conciliant des aliments à l'aide d'échangeurs de chaleur à plaques Pillow Plate
- Les plaques Pillow Plate pour contrôler la température de fermentation dans l'industrie du vin
- Transfert ou récupération de chaleur à partir de milieux pulvérulents et de milieux contenant des particules, par exemple la biomasse.

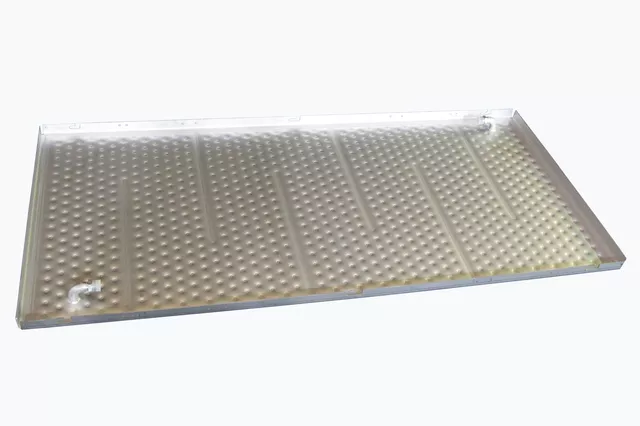

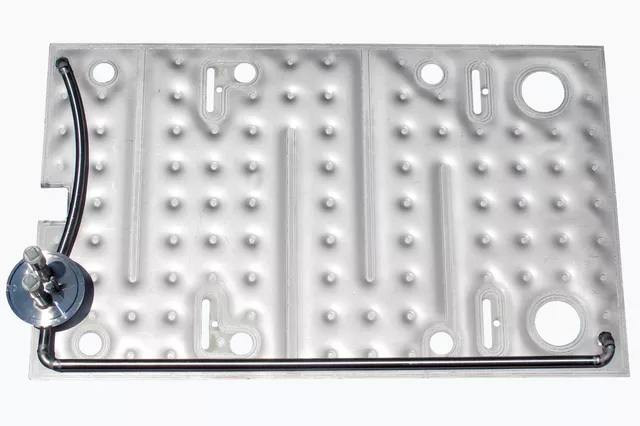

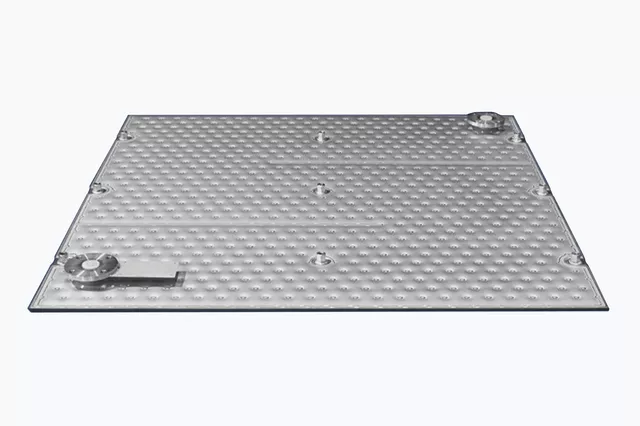

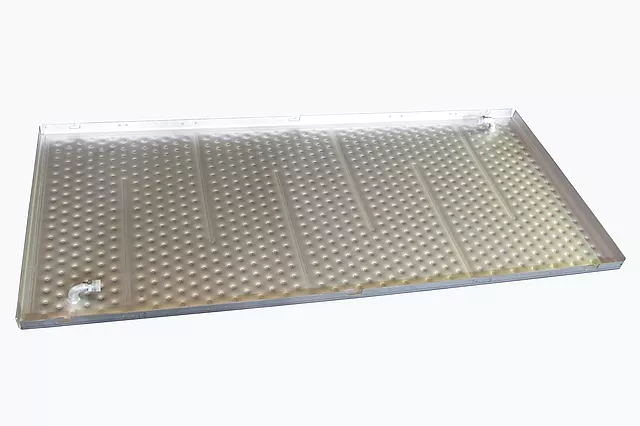

- desfonctions supplémentaires, telles que larupture de flux dans les cuves d'agitation, les plates-formes porteuses pour les friteuses et les séchoirs, les auges de conteneurs ou de convoyeurs vibrants, les panneaux de radiation.
Depuis plus de 50 ans, Les plaques Pillow Plate fabriquent des échangeurs de chaleur à plaques BUCO à simple et double gaufrage.
Photos et exemples
Nous avons toujours assimilé de manière optimale les sciences de l'ingénieur et la thermodynamique dans les différents processus de fabrication.
Des thermodynamiciens, des ingénieurs en mécanique et des ingénieurs en soudage définissent le dimensionnement, la conception et la construction de panneaux et de systèmes d'échangeurs de chaleur sur mesure dans des matériaux allant des aciers doux et austénitiques au titane, et veillent à ce que leur travail soit distribué avec succès dans le monde entier.
Pour ce faire, ils s'appuient sur l'expertise en ingénierie de production et les calculs développés au cours des cent dernières années, qui sont encore optimisés en permanence dans le cadre d'un processus continu.
