Pillow plates – chemise pour réservoirs – soudée au laser et intégrée dans des plaques de traitement ou de vrac
Les cuves à double enveloppe sont utilisées dans de nombreuses industries. Les surfaces d'échange thermique peuvent être conçues pour le chauffage ou le refroidissement. Elles peuvent être utilisées pour éliminer la chaleur élevée de la réaction (réacteur thermique) ou pour réduire la viscosité de fluides très visqueux.
En tant qu'ingénieurs et consultants, nous reconnaissons que la conception des plaques - chemise pour réservoirs est essentielle pour assurer l'efficacité des processus, un transfert de chaleur efficace et la rentabilité. Avec l'expertise adéquate et des plaques bien conçues, les entreprises peuvent rationaliser leurs opérations, maximiser l'échange thermique entre les différents milieux et réduire considérablement la consommation d'énergie.
Les plaques Pillow Plate Plate
- Toute conception est possible en fonction des critères d'application ou de la demande.
- Tout contour de soudure de la plaque Pillow Plate est librement programmable.
- Coefficient élevé de transfert de chaleur avec une faible perte de charge
- Aucun dommage superficiel à l'intérieur du réservoir dû au processus de soudage au laser.
Avantages des plaques Pillow Plate à double relief
Possibilités d'utiliser une plaque de serrage externe sur un réservoir existant, qui n'est pas soudé. Le montage sur le réservoir existant se fait au moyen de raccords vissés ou de sangles de tension, ainsi que par l'intermédiaire d'une plaque de fixation externe.

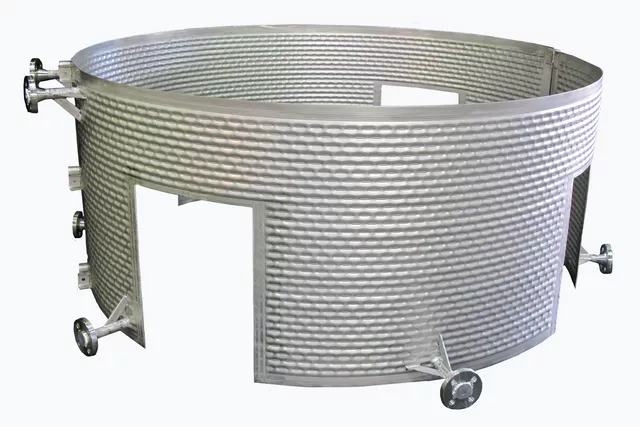

- Tout type de soudure librement programmable. Découpes pour les tuyaux, les pieds, etc.
- Coûts d'investissement attractifs d'une plaque Pillow Plate grâce à des plaques à parois minces et à un processus de soudage au laser automatisé.
Les plaques Pillow Plate – chemise pour réservoirs et trempe homogène
La conception d'une plaque Pillow Plate soudée au laser permet une configuration optimale de l'agencement de l'équipement par rapport aux réservoirs conventionnels à double coque ou aux soudures de tuyaux en hilf. En tant que fabricant de réservoirs à plaques Pillow Plate soudées au laser, spécialisé dans les réservoirs à plaques Pillow Plate et les plaques pour réservoirs de traitement, de stockage ou à pression, nous avons une expérience de plus de 40 ans dans le domaine des réservoirs à plaques Pillow Plate. Les surfaces d'échange thermique sont utilisées sur les cuves pour contrôler la température et la qualité du contenu de la cuve.
Selon l'analyse du processus, il n'y a pas de trempe plus homogène que celle formée par une enceinte complète du produit. En d'autres termes, avec une surface entière de transfert de chaleur sous forme de Pillow plates - chemise pour réservoirs. Cependant, en comparaison avec les échangeurs thermiques externes compacts, les différences de température favorables se traduisent par une efficacité nettement supérieure. Les produits, en particulier les boissons, sont traités très délicatement.
Les plaques Pillow Plate – chemises pour réservoirs, résistance à la compression et parois de la surface intérieure du réservoir sans rayures
Les plaques Pillow Plate soudées au laser sont principalement utilisées comme plaques pour réservoirs de traitement. En premier lieu pour les cuves à lait, les cuves à vin, les cuves à bière, les cuves de réacteurs et les cuves pharmaceutiques, ainsi que pour les cuves de chauffage et de refroidissement dans l'industrie alimentaire ou les cylindres pour la récupération des solvants. Dans les cuves de fusion pour les cires ou les graisses, l'utilisation de cuves à double paroi a toujours posé des problèmes de chauffage ou de constance de la température en ce qui concerne la résistance à la compression des enveloppes à double paroi.
L'utilisation de nos plaques Pillow Plate, déjà déformées et laminées à 100 bars, combine l'avantage de la résistance à la compression et l'exigence d'un intérieur lisse et sans rayures de la paroi interne du réservoir.
Pillow plates – chemise pour réservoirs – avantages en termes de surface et de qualité
Les plaques Pillow Plate sont devenues de plus en plus populaires dans diverses industries en raison de leurs propriétés favorables. Avec une surface de couverture complète pour le transfert de chaleur, une faible rétention des fluides et un nettoyage facile, ces réservoirs constituent une solution flexible et efficace pour d'innombrables applications. En outre, les processus de fabrication rentables font des plaques Pillow Plate un choix idéal pour les entreprises qui cherchent à maximiser leurs investissements. Les chemises pour réservoirs peuvent être installées sur plusieurs surfaces à l'intérieur d'un réservoir, ce qui permet un transfert de chaleur optimal et en fait un excellent choix pour l'industrie alimentaire et des boissons, ainsi que pour les applications chimiques et pharmaceutiques. En utilisant les nombreux avantages des plaques Pillow Plate, les entreprises peuvent bénéficier d'une efficacité accrue et d'une réduction des coûts tout au long de leurs opérations.
La grande surface de la chemise pour réservoirs assure un contrôle sûr du processus avec une régulation homogène de la température. La conception des Pillow plates - chemise pour réservoirs permet de contrôler la température des produits pendant d'autres étapes du processus. Cela permet d'éviter une étape thermique distincte et d'augmenter la productivité et la qualité des produits.
Les cuves fabriquées à partir de Pillow plates - chemise pour réservoirs soudées au laser sont également moins lourdes, surtout parce qu'elles contiennent moins d'acier inoxydable. Les réservoirs peuvent être fabriqués à moindre coût grâce à une qualité de produit encore plus élevée.
Pillow plates – chemise pour réservoirs méthode de fonctionnement
Par exemple, les Pillow plates - chemise pour réservoirs sont constituées de deux plaques de métal d'épaisseur différente soudées ensemble par laser ou par résistance. Grâce à un processus de gonflage spécial, des canaux de fluides sont créés entre les feuilles de métal. Avec les raccords (par exemple des tuyaux à extrémités soudées, des brides ou des embouts filetés), ces canaux forment une chambre de pression, à travers laquelle un fluide passera pour transférer la chaleur vers/depuis la pièce, en enfermant la Pillow plates - chemise pour réservoirs soudée au laser. Si la chemise pour réservoirs soudée au laser est également une chambre sous pression (vide ou pression > 0,5 bar au-dessus de la température ambiante), cela a été pris en compte dans la conception.
Pillow plates – chemise pour réservoirs intégration dans le fonctionnement
Les Pillow plates - chemise pour réservoirs soudées au laser sont intégrées dans les étapes de refroidissement et de chauffage des réservoirs de traitement. La conception individuelle en termes de dimensions, de forme et de matériau permet une utilisation flexible dans de nombreuses industries et élargit la norme habituelle. Les Pillow - chemise pour réservoirs soudés au laser peuvent être laminées en une demi-gaine cylindrique et être fixées rétroactivement sur des cuves existantes. Elles peuvent également être soudées à des anneaux pour construire un réservoir.
Comment fabriquer une Pillow plate – chemise pour réservoirs ?
Les plaques Pillow Plate Plate et les plaques Pillow Plate
Les réservoirs cylindriques complets sont fabriqués à partir de panneaux soudés au laser, dont les profils n'ont pas encore été dessinés. Le profil d'écoulement des panneaux d'échange thermique sera gonflé après la construction du réservoir. L'intérieur de la plaque Pillow Plate ou du réservoir sous pression n'est pas endommagé par le processus de soudage au laser. Les traitements de surface ne sont généralement plus nécessaires. Toutes les formes de découpes pour les tuyaux, etc. peuvent être prévues. Le système de chauffage en boucle fermée d'un réservoir à double enveloppe permet de faciliter les processus de mise en lots. De nombreuses industries exigent qu'un récipient soit à la fois chauffé et refroidi dans le cadre d'un processus unique. Une enveloppe bien conçue avec un système de fluide thermique est un moyen transparent d'atteindre les températures nécessaires.
Raccordement au processus de Pillow plates – chemise pour réservoirs
La tuyauterie de raccordement aux plaques Pillow Plate soudées au laser doit être posée de manière à ce que les tensions dues à la dilatation thermique et mécanique n'endommagent pas les raccords des plaques Pillow Plate. Le poids de la tuyauterie de raccordement doit être supporté par des supports appropriés. Si cela n'est pas inclus dans la livraison, nous recommandons l'utilisation de coudes de dilatation et/ou de joints de dilatation. Les joints de raccordement qui doivent être soudés aux raccords doivent être exécutés et contrôlés conformément à des procédures de soudage valables et autorisées.
Les plaques Pillow Plate version de raccordement standard
Dans la version standard de la plaque Pillow Plate, le tube est soudé bout à bout à la tôle intérieure. Dans la version renforcée, une couronne est soudée sur la tôle de base, à laquelle le tube est ensuite soudé. Le raccordement du fluide à la Pillow plates - chemise pour réservoirs soudée au laser se fait soit par des brides, soit par des buses de soudage, soit par des raccords de tuyauterie à vis. Veuillez noter que le sens d'écoulement prévu pour le fluide caloporteur doit être respecté.
Pillow plates – chemise pour réservoirs version vissée
Les raccords à vis doivent être resserrés après une certaine période de fonctionnement. Les plaques d'échange thermique n'ont pas de connexion électrique. Pendant le fonctionnement des plaques Pillow Plate soudées au laser avec des liquides, il convient de prévoir un dispositif d'aération des plaques, de préférence au-dessus de la tuyauterie supérieure, si la conception liée à la commande ne prévoit pas cette possibilité. Lors de l'utilisation des plaques Pillow - Plate Plate soudées au laser avec des fluides frigorigènes, un dispositif d'élimination de l'huile doit être installé via le tuyau inférieur, si le processus de réfrigération le rend nécessaire et si la conception des plaques liée à la commande n'a pas pris en compte cette spécification.
Les plaques Pillow Plate – chemise pour réservoirs avantages par rapport à la fabrication de réservoirs de traitement en demi-tube ou à double paroi
Il existe trois solutions principales pour la construction de cuves de traitement et de cuves en vrac : Pillow plates - chemise pour réservoirs soudés au laser, double coque et fabrication de tuyaux en hilf. Par rapport à la conception à double enveloppe ou aux bobines de demi-tube soudées, qui n'occupent qu'environ la moitié de la surface, les Pillow plates - chemise pour réservoirs soudées au laser sont plus efficaces et plus homogènes. D'autant plus qu'elles peuvent occuper toute la surface. Surtout, les plaques Pillow Plate soudées au laser ont un volume moindre et permettent des épaisseurs de paroi de réservoir plus fines.
Par conséquent, pour la comparaison des prix des trois alternatives, la double enveloppe ne devrait pas être discutée plus avant, en raison d'épaisseurs de paroi trop élevées par rapport à des prix compétitifs. Du point de vue du prix, une cuve de traitement soudée en demi-tube peut être plus de deux fois plus chère que l'exécution d'une plaque Pillow Plate ou d'une plaque Pillow Plate soudée au laser. Les principales répercussions sur les prix de fabrication des demi-tubes sont les épaisseurs de paroi plus élevées et les temps de soudage des demi-tubes.
Assemblage de Pillow plates – chemise pour réservoirs soudés au laser
Les plaques Pillow Plate Plate soudées au laser sont livrées soit déjà gonflées, soit non gonflées, ce qui signifie qu'elles ne sont pas encore gonflées. Si le gonflement des canaux de fluide est effectué par le client, il est possible de l'aider à suivre les étapes importantes.

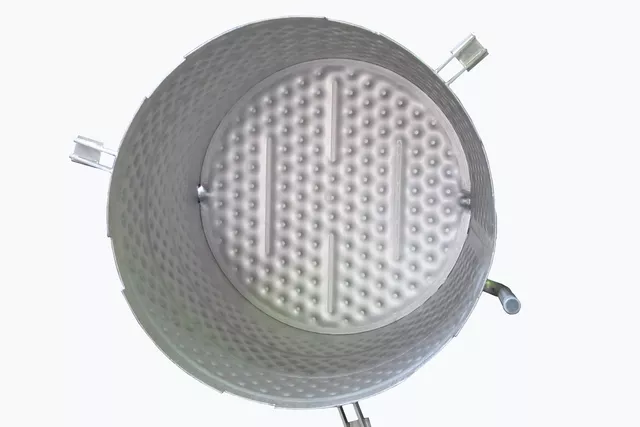

Les plaques Pillow Plate sont conçues pour être soudées ou fixées sur des réservoirs cylindriques ou rectangulaires. Pendant le soudage (élément de soudure), la plaque Pillow Plate prend la fonction d'une paroi de réservoir approuvée pour la pression. Les plaques Pillow Plate sont fabriquées sur mesure en fonction des besoins et peuvent également être adaptées à des formes de réservoirs compliquées. Dans les réservoirs existants, les plaques Pillow Plate à double relief peuvent être fixées ultérieurement (élément de fixation), ce qui permet d'améliorer encore le transfert de chaleur entre la plaque Pillow Plate et le réservoir à l'aide d'un ciment de transfert de chaleur.
I. En tant qu'élément soudé

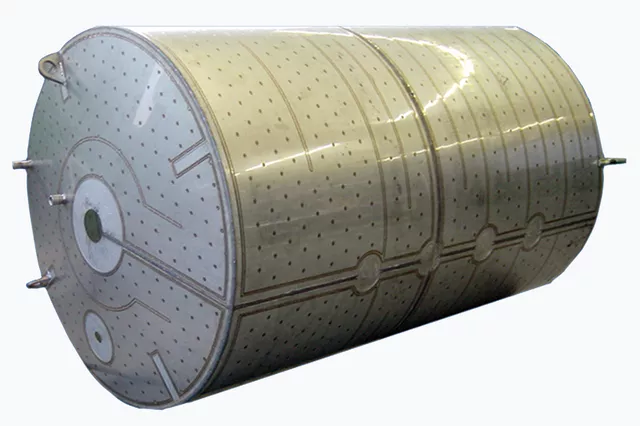

1. Composante d'une coque cylindrique
1.1. Livré sous forme de plaque Pillow Plate soudée au laser
Le client spécifie les dimensions requises du réservoir (diamètre, hauteur, épaisseur de la paroi intérieure de la plaque Pillow Plate, pression et fluide dans l'espace extérieur de la plaque Pillow Plate, débit). Heat Transfer Technology AG réalise la conception des plaques Pillow Plate (canaux, raccords, pertes de charge) et fabrique les plaques Pillow Plate sur la machine à souder au laser. Les plaques Pillow Plate soudées au laser sont expédiées à plat.
1.2. Composants complets des plaques Pillow Plate
Heat Transfer Technology AG fabrique les plaques Pillow Plate comme indiqué au point 1.1, mais l'enveloppe des plaques Pillow Plate est roulée, gonflée, testée sous pression et équipée de tubes par Heat Transfer Technology AG.
2. Composants des fonds de plaques Pillow Plate coniques
2.1. Les plaques Pillow Plate soudées au laser
Heat Transfer technology AG fournit les plaques Pillow Plate soudées au laser, coupées à la forme requise.
2.2. Fonds de plaques Pillow Plate complets
Sur demande du client, les fonds de plaques Pillow Plate peuvent être livrés en tant que composants finis, approuvés et accompagnés d'un certificat.
3. Pièces détachées pour plaques Pillow Plate à fond bombé
3.1. Fonds bombés à plaque Pillow Plate complets
Sur demande du client, les fonds bombés à plaque Pillow Plate peuvent être fournis en tant que fonds bombés à plaque Pillow Plate finis, y compris la double coque, avec certificat. Après le soudage au laser, les plaques Pillow Plate sont fabriquées selon des exigences spéciales pour devenir des fonds bombés complets et seront livrées au client en tant que pièces prêtes à l'emploi.
Quelle est la procédure suivie par le client pour fabriquer le réservoir ?
Le fabricant de réservoirs peut traiter les composants soudés au laser comme des tôles standard. Les plaques Pillow Plate soudées au laser doivent être laminées conformément aux réglementations de Heat Transfer Technology AG, et toutes les sections de la coque soudées au laser, les fonds et les extrémités supérieures doivent être soudés ensemble. Une fois le réservoir entièrement soudé, le gonflage des tôles soudées au laser peut être effectué conformément aux directives de la société Heat Transfer Technology AG. Après le gonflage, les tubes nécessaires peuvent être soudés au réservoir.

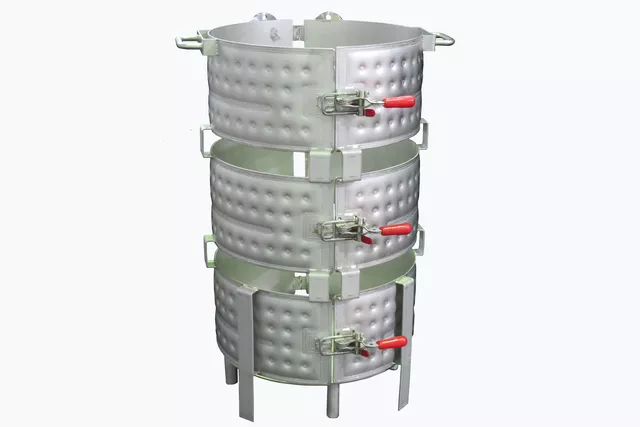

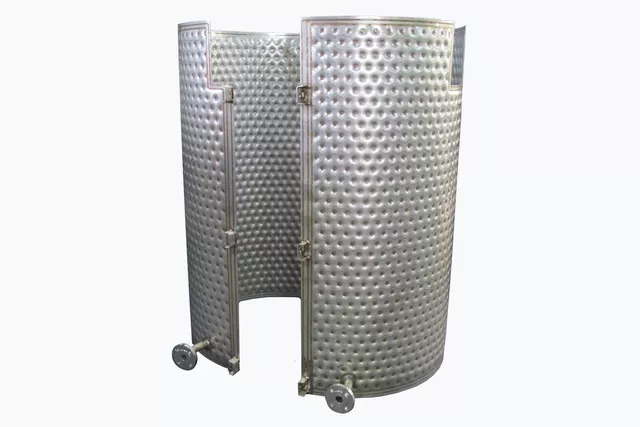

II. Livré en tant qu'élément de serrage
Les réservoirs existants peuvent être équipés de plaques Pillow Plate sans qu'il soit nécessaire de souder des réservoirs homologués. Les plaques Pillow Plate sont fixées soit par des bandes de tension, soit par contre-boulonnage des plaques Pillow Plate à l'aide de boulons d'ancrage avec des liens de serrage. Le transfert de chaleur le plus efficace peut être obtenu en installant un BUCOmastic de transfert de chaleur approprié entre l'enveloppe de la plaque Pillow Plate et la paroi du réservoir.
Le lien du transfert de chaleur – Ciment de transfert de chaleur
Bucomastic est un ciment caloporteur utilisé avec succès depuis plus de 50 ans dans l'industrie chimique et l'industrie de transformation dans le monde entier. À l'origine, le produit a été développé pour remplacer les coûteuses cuves à double enveloppe. Aujourd'hui, il est de plus en plus utilisé pour équiper les réservoirs existants de plaques d'échange thermique afin de maintenir une température constante ou de chauffer ou refroidir le contenu du réservoir.
L'avantage pour les opérateurs est qu'en utilisant des bandes de tension pour fixer les plaques d'échange thermique, il n'est pas nécessaire de souder les réservoirs et les cuves approuvés.
Principaux avantages du ciment caloporteur BUCOmastic
- faible coût des matériaux
- installation rapide
- manipulation simple et sûre
- solution à long terme
- large gamme de températures
- excellent transfert de chaleur
- disponibles en plusieurs qualités
Types de colles de transfert de chaleur les plus populaires
BUCOmastic T-3
Ce mastic est le ciment caloporteur à durcissement complet qui est utilisé dans la plupart des cas. La plage de température d'application est comprise entre -190°C et +371°C.
BUCOmastic NH
Il s'agit d'un ciment de transfert de chaleur non durcissant avec une capacité d'expansion thermique plus élevée, qui est utilisé pour le chauffage et le refroidissement, en particulier sous des charges changeantes. Sa plage de température est comprise entre -190°C et +190°C.
Certifications des Pillow plates – chemise pour réservoirs soudés au laser
Les plaques Pillow Plate - chemise pour réservoirs, soudées au laser, ont été conçues, fabriquées et testées comme un équipement sous pression. En d'autres termes, elles sont livrées avec un certificat d'usine ou, si la directive européenne 97/23/CE relative aux équipements sous pression l'exige, elles sont certifiées par un marquage CE et une déclaration de conformité. En cas d'accord, des certificats supplémentaires peuvent être délivrés. Les détails concernant la conception, les dimensions, les raccordements et les conditions de fonctionnement autorisées font partie de notre contenu de livraison.
Pillow plates – chemise pour réservoirs : Pourquoi sa production est-elle moins coûteuse que celle d'un Shell & Tube ?
Avantages de la chemise pour réservoirs soudés au laser
- Coefficient de transfert de chaleur élevé avec une faible perte de charge.
- Pas de construction coûteuse de double enveloppe ou de demi-tube.
- Poids inférieur à celui des demi-tubes.
- Faibles coûts de production grâce à des processus de soudage automatisés.
- Faibles coûts des matériaux grâce à l'utilisation de tôles minces.
- Pas de dommages de surface à l'intérieur du réservoir en raison du processus de soudage au laser.
- Pas de meulage ou de polissage rentable de la surface intérieure de la cuve dans le cas des plaques Pillow Plate.
- Trempe homogène et conciliante des produits utilisant les plaques Pillow Plate.
- Longue durée de vie grâce à des matériaux choisis individuellement.
- Contours de soudure des plaques Pillow Plate librement programmables.
- Toute conception est possible en fonction des critères d'application ou de la demande.
- Types de soudures pour les plaques Pillow Plate librement programmables. Découpes pour tuyaux, pieds, etc.
- Intégration dans des récipients pour une double fonction mécanique et thermique.
- Quantités réduites de réfrigérant ou de fluide caloporteur grâce aux petits volumes des plaques Pillow Plate
- Plaques de serrage pour les réservoirs existants.
- Fiabilité.
Pillow plates – chemise pour réservoirs données techniques
- Fabricant de dimensions jusqu'à 14000 x 2000 mm.
- Fabrication de cylindres en une seule pièce : diamètre de 600 à 3800 mm.
- Pillow plates - chemise pour réservoirs à fossettes pour les têtes d'appareils à pression coniques et elliptiques.
- Pression de fonctionnement jusqu'à 50 bars pour les parois des réservoirs sous pression à chemise réservoirs.
- Épaisseur des parois des réservoirs sous pression de 0,8 à 1,5 mm avec plaques Pillow Plate sur le côté extérieur.
- Jusqu'à 12 mm de plaque Pillow Plate avec un seul profil de plaque Pillow Plate gaufrée sur le côté intérieur pour les réservoirs sous pression.
Pillow plates – chemise pour réservoirs
- En tant que Pillow - chemise pour réservoirs pour l'eau, le glycol, l'huile thermique ou la vapeur à l'intérieur de la cuve à double enveloppe.
- Les plaques Pillow Plate - chemise pour réservoirs pour tous les fluides frigorigènes.
- Utilisé comme système d'expansion par pompe, par gravité ou à sec pour les réservoirs à double enveloppe sous pression.
- La conception du canal de la chemise pour réservoirs se fait selon les calculs individuels d'ingénieurs expérimentés.
- Acier au carbone ou acier inoxydable : AISI 304, AISI 316L, AISI 316Ti jusqu'au titane.
- Surfaces : teintées, rectifiées, polies.
- Certificats selon TÜV, PED, TR CU (GOST) et ASME.
Pillow plates – chemise pour réservoirs – applications et avantages
Tempérage homogène de liquides dans des cuves de traitement. Par exemple, dans les cuves à lait, les cuves à vin, les cuves à bière, les cuves de réacteurs et les cuves pharmaceutiques.
Depuis plus de 50 ans, BUCO fabrique des plaques de cuves et des parois de réservoirs sous pression.

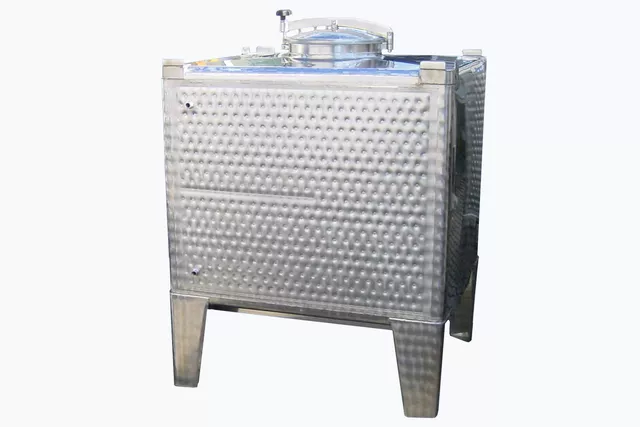

Photos et exemples
Nous avons toujours assimilé de manière optimale les sciences de l'ingénieur et la thermodynamique dans les différents processus de fabrication.
Des thermodynamiciens, des ingénieurs en mécanique et des ingénieurs en soudage définissent le dimensionnement, la conception et la construction de panneaux et de systèmes d'échangeurs de chaleur sur mesure dans des matériaux allant des aciers doux et austénitiques au titane, et veillent à ce que leur travail soit distribué avec succès dans le monde entier.
Pour ce faire, ils s'appuient sur l'expertise en ingénierie de production et les calculs développés au cours des cent dernières années, qui sont encore optimisés en permanence dans le cadre d'un processus continu.
Dans la perception de nos clients, le produit Buco est synonyme de :
Conseil technique et orienté processus
Efficacité thermodynamique
Qualité et longévité
