Flux volumiques dans l'échangeur de chaleur glycol/eau glacée

Dans les systèmes frigorifiques à deux circuits, il est connu qu'à pleine charge, le débit volumétrique du circuit du générateur doit être plus important, mais en aucun cas inférieur à celui du circuit du consommateur. Sinon, le réservoir de stockage stratifié continuerait à se décharger malgré la pleine capacité de refroidissement du groupe frigorifique, et le flux de retour chaud du réservoir de stockage se mélangerait au flux froid du groupe frigorifique, ce qui augmenterait la température de départ. Il est moins connu que la même chose doit être prise en compte lors de la conception et du contrôle d'un échangeur de chaleur connecté entre le circuit de production et le circuit de consommation. Pour maintenir les pertes de température aussi faibles que possible, l'échangeur de chaleur est généralement conçu pour une différence de température entre le glycol et l'eau glacée de 1K à l'entrée et à la sortie. Cela signifie que le rapport entre les débits volumiques de glycol et d'eau est également optimal.

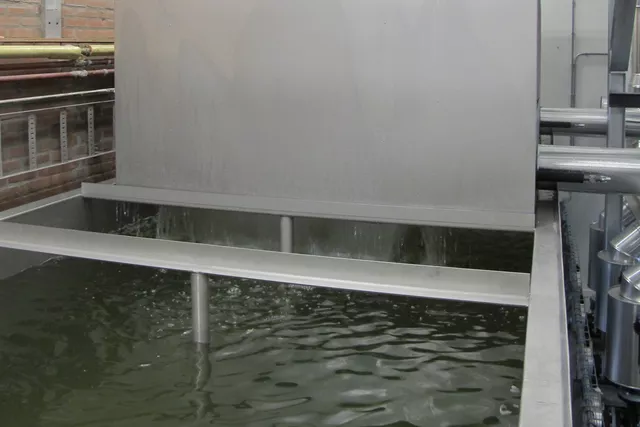

En ce qui concerne les différentes quantités d'eau et les différents débits volumiques, les conditions respectives de fonctionnement doivent être clarifiées. Plusieurs solutions sont possibles. Il ne doit pas toujours s'agir d'un réservoir de stockage de glace. Un refroidisseur à film tombant avec un réservoir de stockage plus grand peut également être envisagé, de même qu'un réservoir de stockage avec une section chaude et une section froide dans lesquelles différentes quantités d'eau et températures d'entrée d'eau sont mélangées afin d'alimenter une quantité constante d'eau de retour du processus vers le refroidisseur à film tombant. En fonction du profil de charge en kWh sur 24 heures, un silo à glace Buco peut également être envisagé. Cela signifie qu'une quantité fluctuante d'eau dans l'entrée est contrôlée par la fonte de la glace pour contrôler la température de retour de l'eau dans le processus. Plus nous comprenons votre processus, plus nous pouvons vous proposer des alternatives à évaluer en fonction des coûts d'investissement et d'exploitation.

Il est important pour nous de trouver la solution optimale, en utilisant une solution d'ingénierie optimisée. Il ne s'agit pas nécessairement d'un nouvel investissement avec une nouvelle installation, mais il est important de reconnaître les possibilités existantes. Il convient de vérifier si des réservoirs de stockage existants sont disponibles ou si des serpentins dans des réservoirs avec des agitateurs existants sont disponibles. Nous avons l'expérience nécessaire pour faire ces suggestions et discuter avec vous des solutions possibles.
