Stoccaggio e tempera di liquidi nel serbatoio contemporaneamente – omogeneo e preciso, con vapore, acqua o refrigerante?

Si consiglia quindi di costruire un serbatoio con i nostri scambiatori di calore Pillow-Plate singoli saldati al laser come parete del serbatoio o di utilizzare uno scambiatore di calore Pillow-Plate doppio come componente di fissaggio per il serbatoio esistente. La tempra delicata e precisa richiede l'avvolgimento più completo possibile del prodotto con un trasferimento di calore omogeneo in un'ampia area.

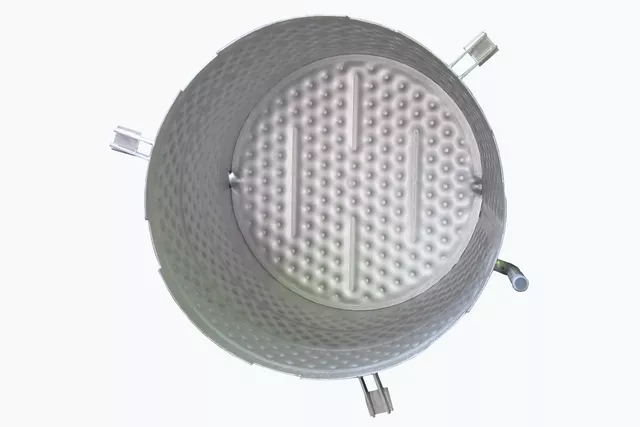

Gli scambiatori di calore Pillow-Plate hanno il vantaggio di non presentare colori di saldatura o segni di punti di saldatura all'interno del serbatoio. Ciò significa che l'interno del serbatoio non deve essere rettificato dopo il processo di saldatura, che è sempre molto costoso e richiede molto tempo.

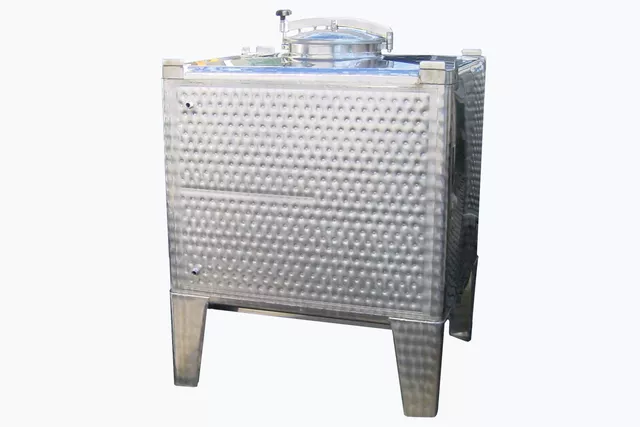

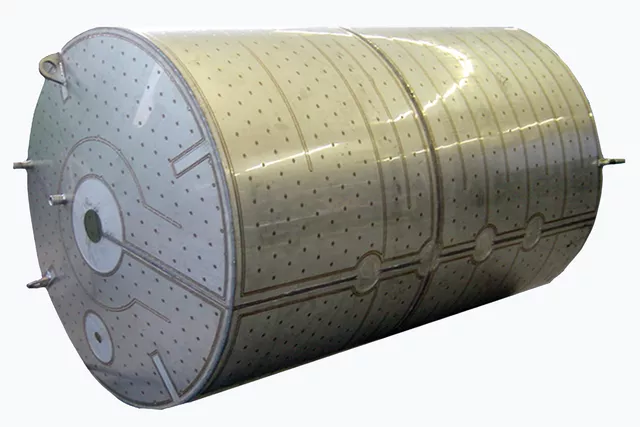

Le piastre Pillow Plate profilate a rilievo singolo (pillow plate) sono adatte per essere saldate o fissate su serbatoi cilindrici o rettangolari. Quando viene saldata, come elemento a saldare, la piastra di base assume la funzione di parete del serbatoio resistente alla pressione. Le piastre sono prodotte appositamente in base ai requisiti e, se necessario, possono essere adattate a forme di serbatoio complesse.

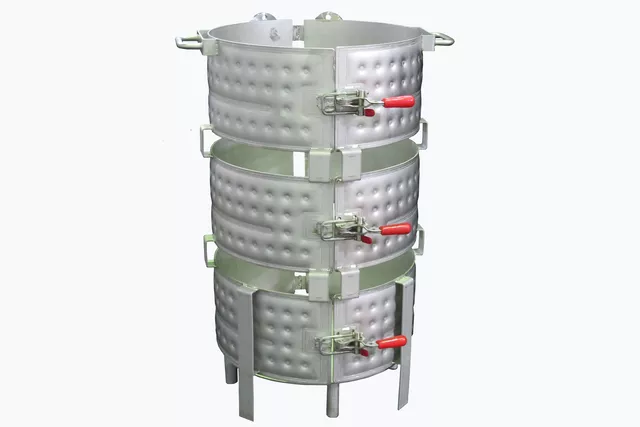

Gli scambiatori di calore Pillow-Plate con doppio rilievo sono la soluzione ideale per l'utilizzo di serbatoi esistenti per i necessari processi di riscaldamento o raffreddamento, che altrimenti rimarrebbero inutilizzati come serbatoi. A questo scopo, i serbatoi esistenti possono essere adattati con pareti di piastre Pillow Plate senza doverli saldare o tagliare. Le piastre Pillow Plate vengono fissate mediante cinghie di serraggio o collegamenti a vite delle piastre dello scambiatore di calore l'una contro l'altra o utilizzando bulloni con alette di serraggio. Per migliorare il trasferimento di calore, tra la parete del serbatoio e la piastra di scambio termico viene utilizzato anche il cosiddetto cemento per il trasferimento di calore BUCOmastic.

In questo contesto, vale la pena menzionare i seguenti vantaggi:

• Le piastre Pillow Plate personalizzate per dimensione, forma e materiale consentono un utilizzo flessibile.
• Contorni flessibili che possono essere adattati a tutte le condizioni grazie alle apparecchiature di saldatura laser CNC liberamente programmabili per lo scambio termico.
• Bassi costi dei materiali grazie all'uso di lamiere sottili.
• Nessuna costosa costruzione di doppi tubi o semitubi.
• Nessuna costosa rettifica o lucidatura della superficie interna del serbatoio.
• Nessun graffio all'interno delle piastre Pillow Plate.
• Bassi costi di produzione delle piastre Pillow-Plates grazie ai processi di saldatura automatizzati.
• Facile pulizia delle piastre Pillow Plate grazie alla superficie facilmente accessibile.
• Controllo della temperatura e trasferimento del calore omogenei e rispettosi del prodotto.
• Qualsiasi design delle guide di canale in base ai criteri di applicazione o alle specifiche di trasferimento del calore.
• Integrazione in serbatoi e apparecchiature per una doppia funzione meccanica e termica di trasferimento del calore.
